Особенности построения радиоканальных систем
Ключевое различие между проводными и беспроводными системами охраны и пожарной автоматики заключается в способе организации каналов передачи данных. Радиоканальные системы находят применение именно в тех случаях, когда прокладка кабельных линий невозможна, экономически неоправданна или технически затруднена.
К числу сфер применения радиоканальных систем относятся:
- объекты культурного наследия, где монтаж кабельных линий может нанести ущерб историческому облику интерьеров либо физически невозможен;
- объекты срочного строительства, где допустимы дополнительные финансовые издержки ради ускорения ввода системы в эксплуатацию;
- объекты, на которых прокладка кабелей нарушает требования охраны труда и промышленной безопасности;
- помещения, доступ в которые для установки проводных линий привёл бы к остановке технологических или бизнес-процессов, требующих непрерывности функционирования.
Для подобных задач разработаны специализированные радиоканальные решения, включающие полный набор компонентов для построения охранных и пожарных сигнализаций, систем оповещения при пожаре, а также мониторинга температурно-влажностных параметров в эксплуатируемых зонах.
Радиоканальное расширение СПС и СОУЭ

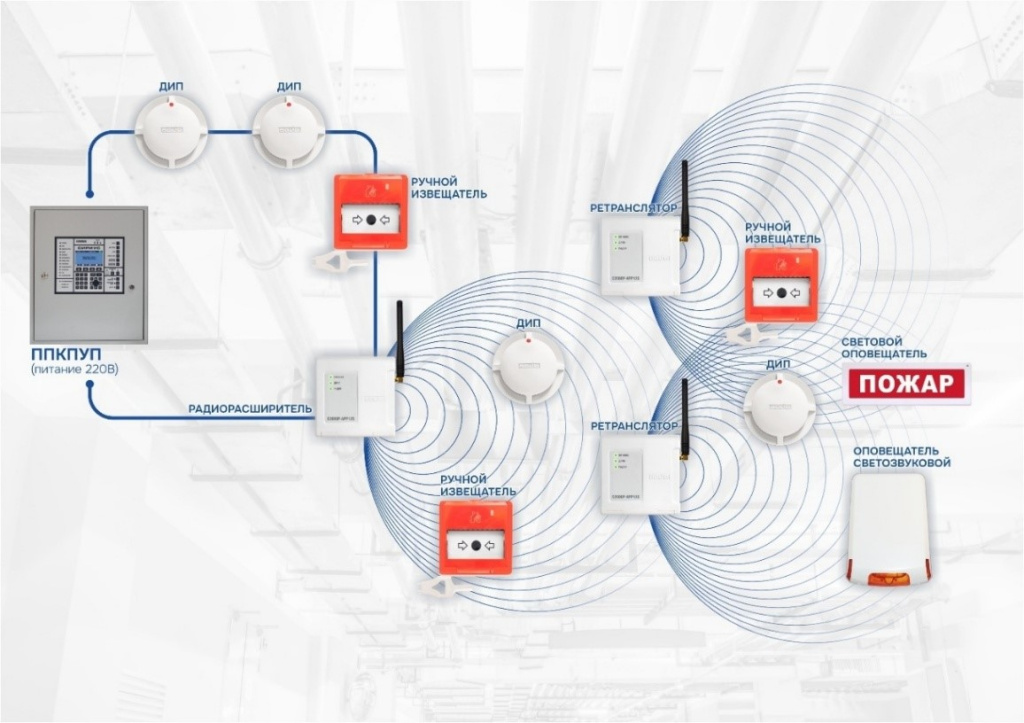

Радиоканальное расширение систем пожарной сигнализации и оповещения о пожаре строится на базе следующих устройств (рис.1):
- Радиорасширитель;
- Ретранслятор;
- Адресно-аналоговый дымовой оптико-электронный извещатель;
- Адресно-аналоговый тепловой извещатель;
- Ручной извещатель;
- Оповещатель светозвуковой;
- Световой табличный оповещатель.
Радиоканальный расширитель осуществляет непрерывный мониторинг состояния связи со всеми подключёнными устройствами, а также отслеживает уровень заряда их источников питания. Радиоустройства в автоматическом режиме контролируют работоспособность радиоканала, и, в случае высокой зашумленности, переключаются на резервный канал. Максимальная дальность действия радиосвязи на открытой местности зависит от мощности передатчика. Совместно с радиорасширителями допускается использование ретрансляторов. В качестве центрального устройства пожарной автоматики рекомендуется использовать однокомпонентный прибор приемно-контрольный и управления (ППКУ).
Радиоканальное расширение адресной системы охранной сигнализации

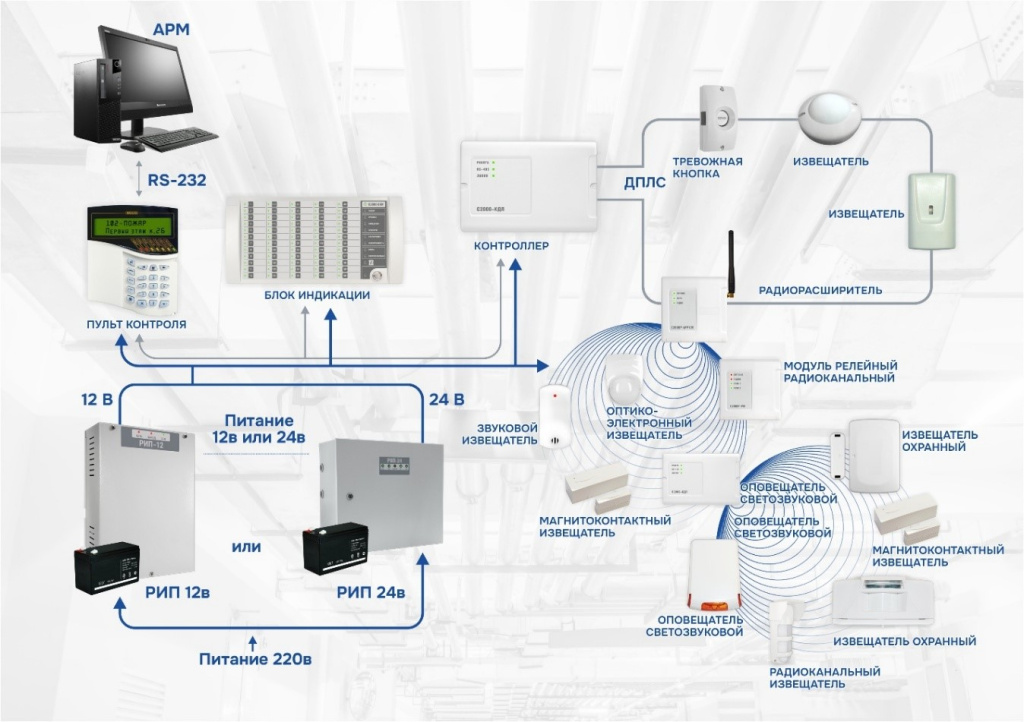

Дополнительно могут быть использованы следующие радиоканальные приборы устройства (рис.2):
- магнитоконтактный извещатель;
- объемный оптико-электронный извещатель со стандартной зоной обнаружения;
- объемный оптико-электронный радиоканальный извещатель;
- оптико-электронный извещатель с зоной типа «штора»;
- уличный объёмный оптико-электронный извещатель с защитой от животных и уличный вариант с зоной типа «штора»;
- магнитоконтактный извещатель для контроля витрин и окон;
- инерционный извещатель для охраны картин;
- совмещенный инерционный и магнитоконтактный извещатель одновременного для контроля витрин и экспонатов;
- сигнально-пусковые блоки;
Особенности построения радиоканальных систем
Особенностью радиоканального способа организации систем является невозможность достоверно спрогнозировать уровень принимаемого сигнала на стадии построения. Это обусловлено сложной интерференционной картиной, возникающей из-за многократных отражений радиоволн, а также индивидуальными характеристиками строительных конструкций и интерьерных элементов (например, материалов стен, перекрытий, мебели и так далее). Как следствие проектировщики не могут заранее определить точное расположение оборудования, производители же, в свою очередь, предлагают усредненные рекомендации, не учитывающие специфику конкретного объекта. При построении размещения радиорасширителей необходимо учитывать возможность неправильной оценки влияния строительных и интерьерных препятствий на радиосигнал. Если ослабление сигнала радиоволн превысит допустимые эксплуатационные пределы, то потребуется корректировка проекта и дооснащение расширителями.
Для решения этой проблемы часто предусматривают избыточную конфигурацию оборудования, создавая резервные маршруты передачи сигналов. В частности, для обеспечения устойчивой связи каждый пожарный извещатель рекомендуется размещать в «зоне видимости» как минимум двух ретрансляторов — это обеспечивает резервирование канала связи при отказе одного из узлов.
Наиболее эффективным методом построения размещения радиоканального оборудования является способ натурных измерений непосредственно на объекте. Современные радиоканальные подсистемы предусматривают возможность оперативной оценки условий прохождения сигнала с помощью минимального набора средств: ноутбука и радиоканального расширителя. С помощью программы выполняется мониторинг зашумлённости эфира и измерение качества связи с подключёнными радиоустройствами в реальных условиях объекта. Полученные данные позволяют отказаться от избыточного резервирования оборудования, закладываемого в проект и оптимизировать схему размещения устройств.
