Модификации:
«ЭКРАН-С3» - светозвуковой оповещатель с мигающим режимом работы или с постоянным свечением табло со звуковым давлением не менее 100 дБ/м
«ЭКРАН-С» - световой оповещатель с мигающим режимом работы или с постоянным свечением табло
«ЭКРАН-СУ» - световой эвакуационный указатель с постоянным свечением табло
Дополнительные секции оповещателя табло "ЭКРАН":
Световой оповещатель «ЭКРАН-С», эвакуационный светоуказатель «ЭКРАН-СУ» и светозвуковой оповещатель «ЭКРАН-С3» с обозначение К1 - поставляются без дополнительных секций

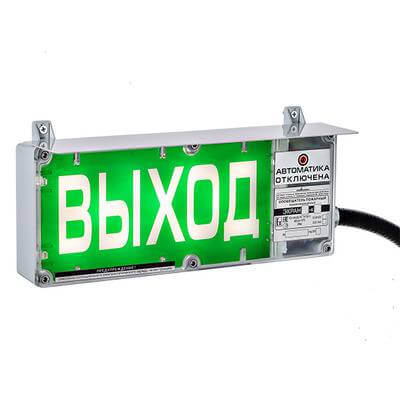

Выпускаются оповещатели «ЭКРАН-С», «ЭКРАН-СУ» и «ЭКРАН-С3» с дополнительной свето-информационной секцией (обозначение К2) с надписью «АВТОМАТИКА ОТКЛЮЧЕНА» (по умолчанию) или другой по заявке
Новинка! Оповещатели «ЭКРАН-С», «ЭКРАН-СУ» могут выпускаться с дополнительной звуковой (обозначение К3) и светозвуковой (обозначение К4) секцией с надписью «АВТОМАТИКА ОТКЛЮЧЕНА» (по умолчанию) или другой по заявке
Отличительные особенности оповещателя табло "ЭКРАН":
низкое токопотребление - от 70 мА (при режиме "пониженное потребление")
эксплуатация в жестких климатических условиях - вид климатического исполнения У-1 от -60...+75 °C
контроль цепи питания на обрыв и короткое замыкание (только при питании 12-24 В)
высококонтрастные надписи табло «ЭКРАН-С», «ЭКРАН-СУ» и «ЭКРАН-С3»
подключение в адресные системы пожарной сигнализации (при подключении к адресным меткам или расширителям)
при подключении оповещателей «ЭКРАН» не требуется искробезопасных шлейфов
для ЭКРАН-С3 возможно изменение характера звучания — 2 режима
Конструкция:
размеры информационного поля основной секции 250х100 мм
выпускается в корпусе из поликарбоната
предусмотрена установка козырька (опция)
поставляются с выведенным кабелем в металлорукаве 1,5 м. По заказу возможно удлинение до 30 м.
предусмотрена замена надписи без демонтажа оповещателя
возможность настройки режимов звука и света непосредственно на объекте
в оповещателе есть доступные потребителю функции (перемычки):
- изменение режима СВЕТ мигание / постоянное свечение (для основной секции)*;
- изменение режима ЗВУК тон1 / тон2 (только для ЭКРАН со звуковой функцией)*;
- изменение потребляемой мощности, режимы «ЯРКО» / «Пониженного
потребления» (ПП, с падением яркости)
* Для работы с пультами, которые сами управляют миганием оповещателей (типа «С2000-АСПТ» версии ниже 3.50), функциональная перемычка «СВЕТ» оповещателя ЭКРАН должна быть установлена в режим постоянного свечения.
Схема оповещателя:
Ключевые характеристики:
высокая пылевлагонепроницаемость IP66
виброустойчивость (заливка компаундом)
есть возможность удлинения кабеля и металлорукава до 30 метров
НОВИНКА! предусмотрена возможность световой или звуковой дополнительной секции (обозначение К3 и К4)
Стандартные надписи* для основной световой секции, применяемые в световых табло ЭКРАН:
КРАСНЫЕ БУКВЫ (СИМВОЛЫ), ЧЕРНЫЙ ФОН
ЖЕЛТЫЕ БУКВЫ (СИМВОЛЫ), ЧЕРНЫЙ ФОН
СИНИЕ БУКВЫ (СИМВОЛЫ), ЧЕРНЫЙ ФОН
БЕЛЫЕ БУКВЫ (СИМВОЛЫ), ЗЕЛЕНЫЙ ФОН
ПОЖАР
ГАЗ НЕ ВХОДИТЬ
ГАЗ УХОДИ!
АЭРОЗОЛЬ НЕ ВХОДИТЬ
АЭРОЗОЛЬ УХОДИ!
ПОРОШОК НЕ ВХОДИТЬ
ПОРОШОК УХОДИ!
ПЕНА УХОДИ!
ПЕНА НЕ ВХОДИТЬ
АВТОМАТИКА ОТКЛЮЧЕНА ПОЖАР
ГАЗ НЕ ВХОДИТЬ
ГАЗ УХОДИ!
АЭРОЗОЛЬ НЕ ВХОДИТЬ
АЭРОЗОЛЬ УХОДИ!
ПОРОШОК НЕ ВХОДИТЬ
ПОРОШОК УХОДИ!
ПЕНА УХОДИ!
ПЕНА НЕ ВХОДИТЬ
АВТОМАТИКА ОТКЛЮЧЕНА ГАЗ НЕ ВХОДИТЬ
ГАЗ УХОДИ!
АЭРОЗОЛЬ НЕ ВХОДИТЬ
АЭРОЗОЛЬ УХОДИ!
ПОРОШОК НЕ ВХОДИТЬ
ПОРОШОК УХОДИ!
ПЕНА УХОДИ!
ПЕНА НЕ ВХОДИТЬ
АВТОМАТИКА ОТКЛЮЧЕНА
АВТОМАТИКА ОТКЛЮЧЕНА
ЭВАКУАЦИОННЫЙ ВЫХОД
ВЫХОД
ВЫХОД EXIT
ВЫХОД НАЛЕВО
ВЫХОД НАПРАВО
Символьное обозначение входа, выхода
* Изготовим любую надпись или пиктограмму, типовую или произвольную.
Надписи* для дополнительной световой секции (комплектация К2), применяемые в световых табло ЭКРАН:
"АВТОМАТИКА ОТКЛЮЧЕНА"
"ПОЖАР"
"ЗАГАЗОВАННОСТЬ 1 (2) ПОРОГ"
" ЗАГАЗОВАННОСТЬ П 1 (2)"
"ПОРОГ 1 (2)"
"ОПАСНАЯ ЗАГАЗОВАННОСТЬ"
"ВЕНТИЛЯТОР ВКЛЮЧЕН"
"ВНИМАНИЕ"
"ГАЗ НЕ ВХОДИ"
"ГАЗ"
"ПОД ОХРАНОЙ"
"ДЕЖУРНЫЙ"
"ПЕНА УХОДИ"
"ПЕНА НЕ ВХОДИ"
*По заказ изготовим любую надпись.
маркировка взрывозащиты
1Ex mb (ib) IIC T4 Gb Х
cтепень защиты оболочки IP66
условия эксплуатации, °С от -60...+75 °C
тип звукового сигнала сирена
уровень звукового давления развиваемый на расстоянии (1,00±0,05) м, не менее, дБ
100
напряжение питания, В 12-24 / 100-240
габаритные размеры, не более, мм
390х170х60
масса, не более, кг
2,5
срок службы, не менее, лет
10
гарантийный срок, лет
5
